Votronic LCD Solar Controller
Artikelnr.: C1168€ 99,80
Votronic LCD Solar Controller voor de MPP 260 of 360 regelaar
Hoeveel energie levert mijn zonnestelsel echt? Zijn de zonnepanelen gearceerd of vervuild of is er iets mis? De VOTRONIC meetunit voor zonne-energie geeft het antwoord op deze vragen. Bij aansluiting op de VOTRONIC-zonnelaadcontrollers van de serie SR en MPP wordt de gewenste informatie direct en volledig weergegeven.
Het zonnedisplay kan op elk moment op de controller worden aangesloten, ook achteraf, omdat de VOTRONIC zonnelaadcontroller klaar is om aangesloten te worden om de vereiste signalen te produceren. De verbinding is dus buitengewoon eenvoudig.
De duidelijke rangschikking van de meetwaarden op het display en de eenvoudige bediening met een druk op de knop zorgen voor een betere controle en gebruik van het zonnestelsel. Het display is voorzien van een achtergrondverlichting (schakelbaar). De leesbaarheid van de waarden is dus erg goed, zelfs op grote afstand en bij alle lichtomstandigheden.

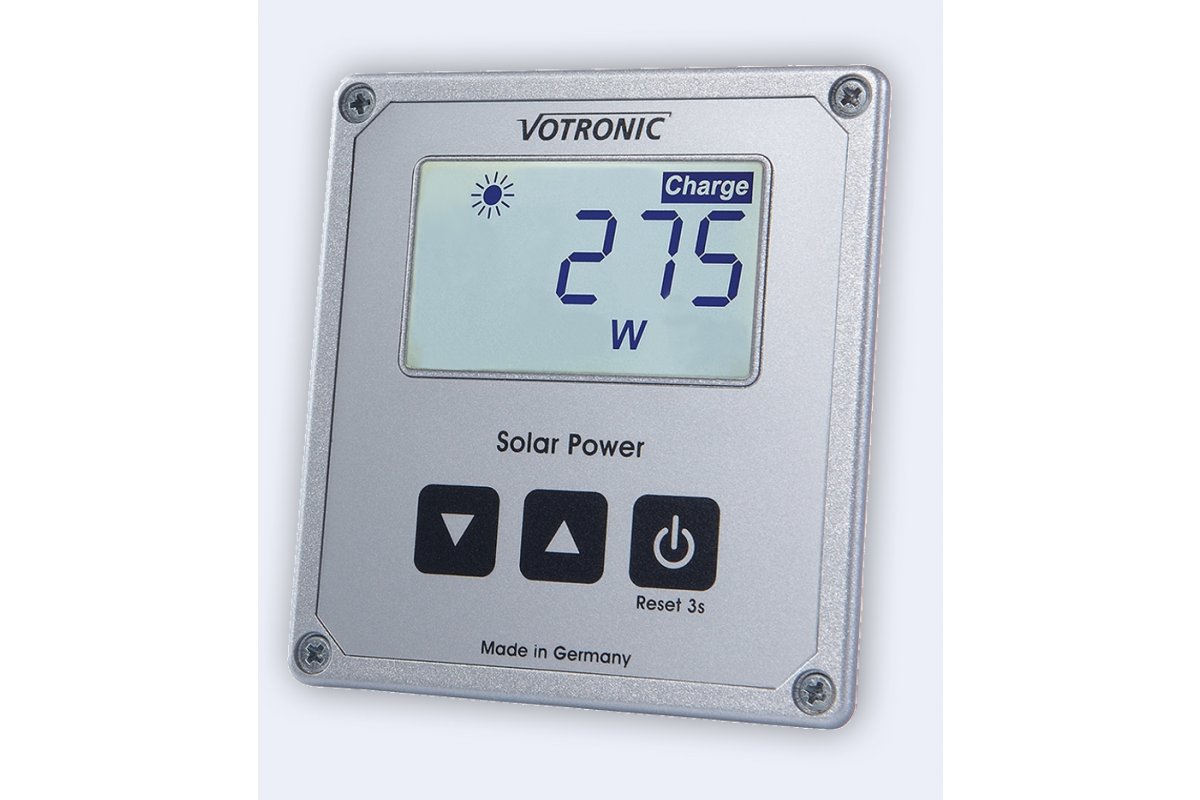

Passend bij het VOTRONIC modulaire systeem, wordt het digitale display uitgevoerd als paneelversie. Uiterlijk en mechaniek (identieke hoogte 85 mm) zijn aangepast aan de andere displaymodules. Door de geringe afmetingen van het frontpaneel en de bijzonder geringe inbouwdiepte van slechts 18 mm is montage op vrijwel elke locatie mogelijk. Indien verzonken montage van het LCD-display niet gewenst is, is een bijbehorende behuizing als accessoire verkrijgbaar. De unit is klaar voor aansluiting op de zonneregelaars. Bij de unit wordt een passende aansluitkabel (lengte: 5 m) geleverd.
Een microprocessor-besturing meet, berekent en geeft de volgende waarden weer:
- Onmiddellijke zonne-energie 0 - 999 W (Watt)

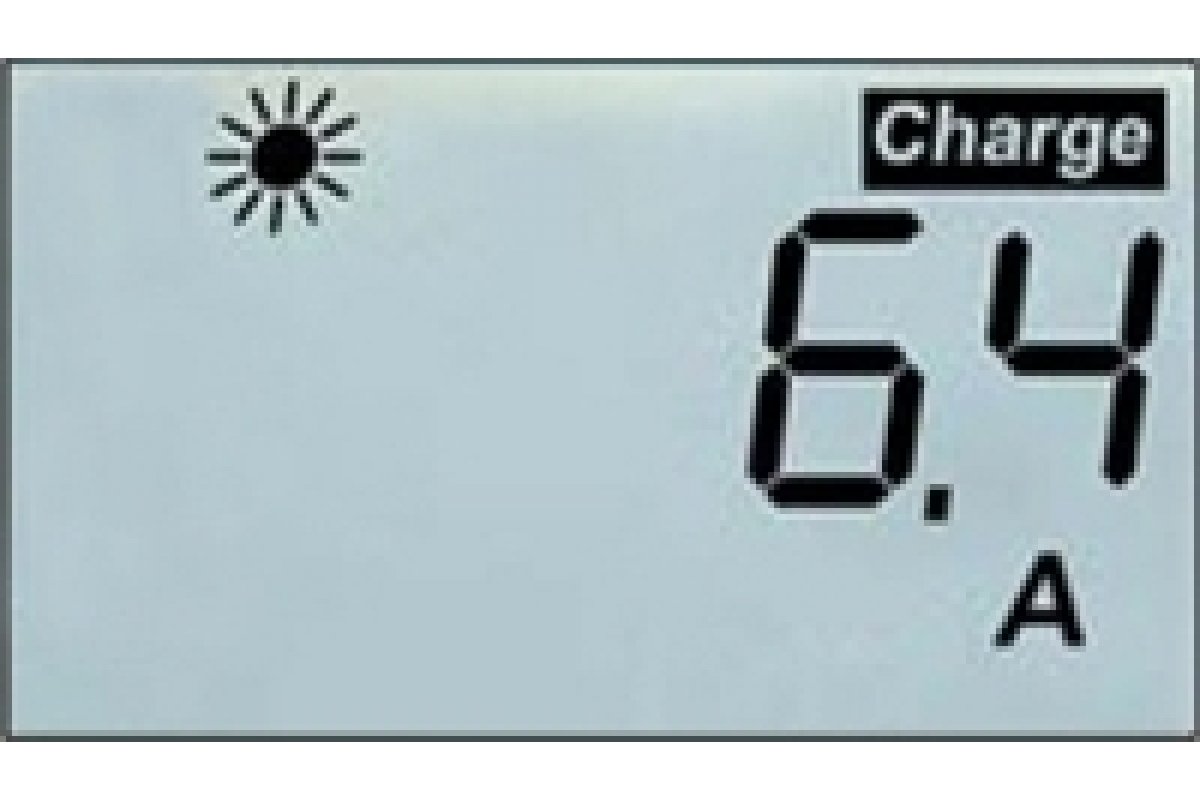

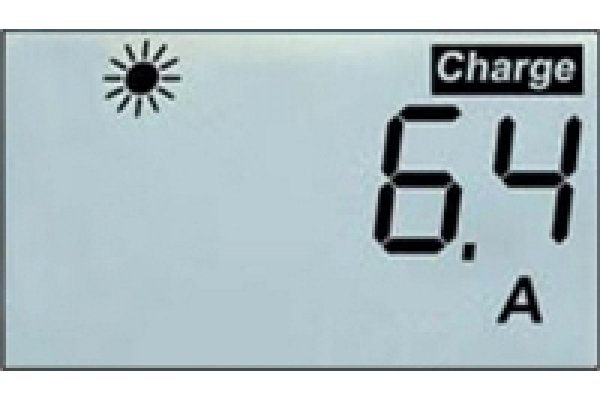

- Ogenblikkelijke zonnestroom 0 - 60,0 A (Ampère)
- Eventuele geografische of atmosferische invloeden worden onmiddellijk en onmiskenbaar weergegeven.
- Hetzelfde geldt voor blootstelling aan de zon, gedeeltelijke schaduw of vervuiling van de zonnepanelen.

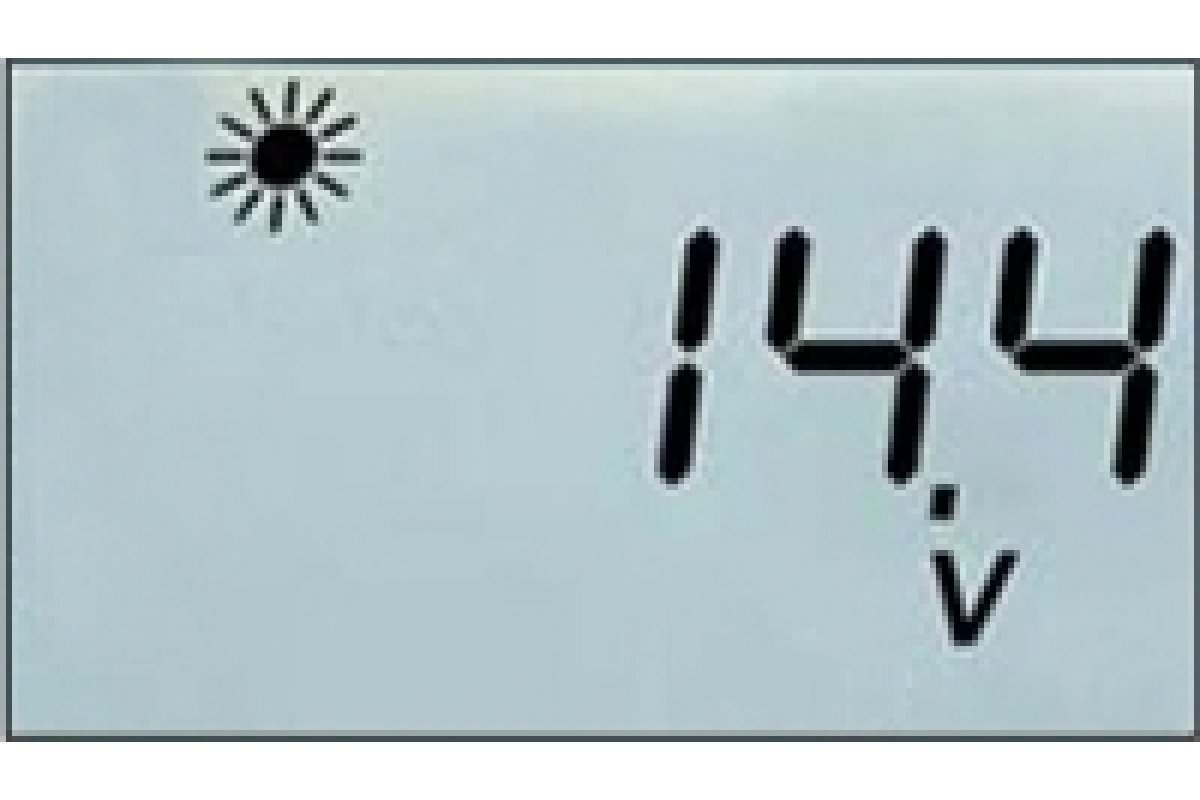

- Momentane spanning van de zonnebatterij 7 - 32,0 V (Volt)
- Maakt conclusies mogelijk over de toestand van de batterij; knipperend waarschuwingssignaal bij onderspanning en overspanning van de accu.

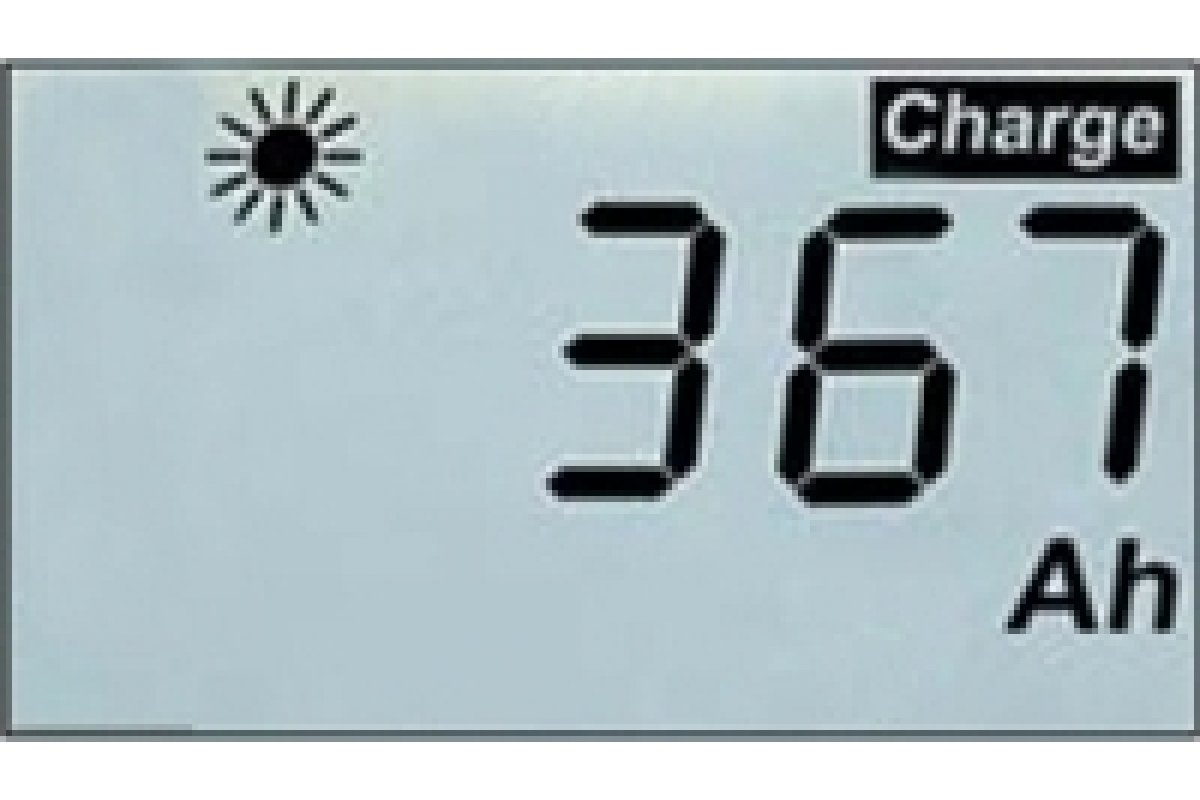

- Opgeladen zonnecapaciteit 0 - 9999 Ah (Ampère-uur)

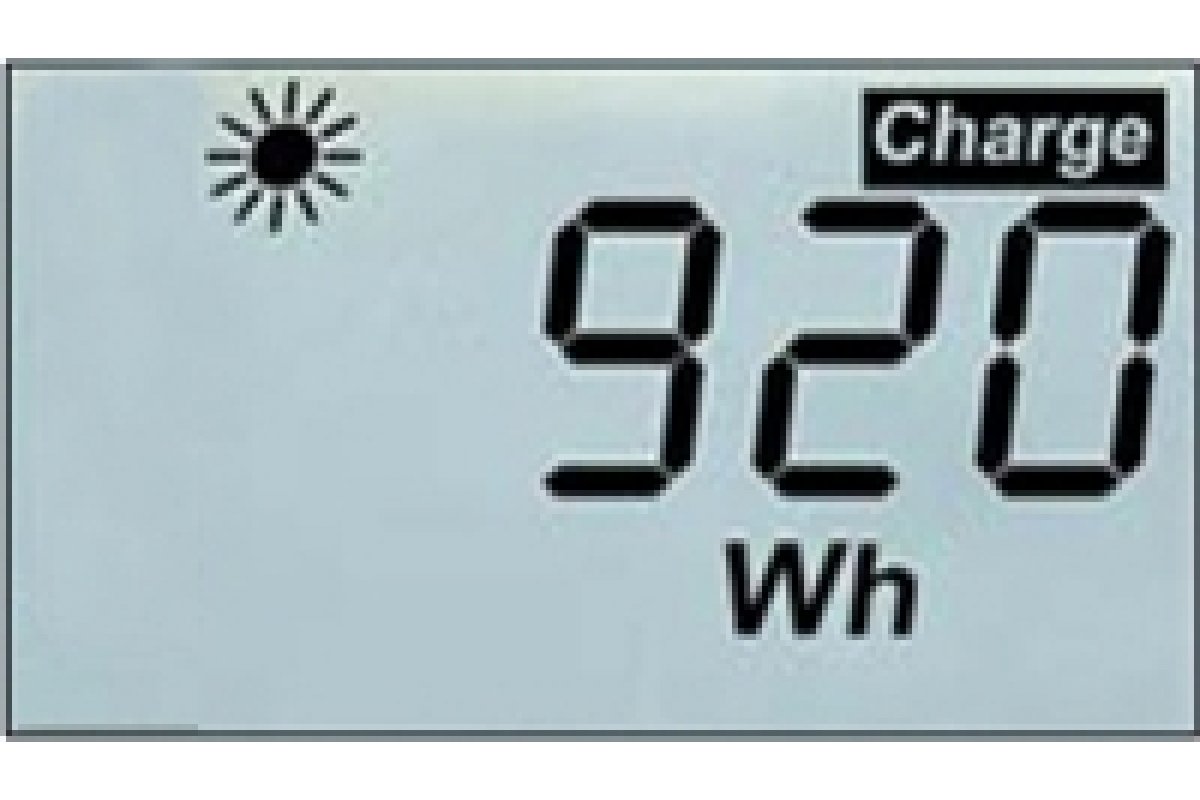

- Opgeladen zonne-energie 0 - 9999 kWh (kilowattuur)
- Het vermogen (Wh en kWh) dat wordt opgewekt door de zonnepanelen en de capaciteit (Ah) die in de batterij wordt geladen, wordt gemeten, opgeteld en weergegeven, zelfs over een langere periode (dagen, weken). Als dit nodig is voor statistische doeleinden, kan elk van de weergave-eenheden op elk moment op "nul" worden teruggezet.
Technische details
| Nominale spanning (DC) in [V] | 12 en 24 |
| Stroomverbruik max. in [mA] | 3 - 30 (afhankelijk van verlichting) |
| Scherm | LC-display met specifieke segmenten |
| Display-functies | W, A, V, Ah, Wh |
| Meetbereik [Wp] | 20 - 990 |
| Afmetingen (BxHxD) in [mm] | 80 x 85 x 25 |
| Montage afmetingen ( BxHxD) in [mm] | 66 x 72 x 22 |
| Gewicht in [g] | 55 |
| Keurmerk | CE, E-Test (EMV / Automotive-voorschriften) |
| Omgevingscondities, luchtvochtigheid: max. 95% RH, geen condensatie | |
| Leveringsomvang: aansluitkabel 5m, bevestigingsschroeven, gebruiksaanwijzing, boormal | |
